一、ISG型立式管道離心泵產品簡介
ISG離心管道泵是采用單級單吸立式離心泵，它是在IS的基礎上進行改造的，變成結構緊湊的泵，他沒有像IS離心泵那樣的有聯軸器，是泵的葉輪直接連接在電機的軸上，電機也可以換成防爆電機，可以用于輸送油等物質，材質鑄鐵也可以該換成不銹鋼材質，以用于輸送腐蝕性液體，如果把材質換成不銹鋼，電機換成防爆電機，那樣就可以輸送易燃易爆的物質。在一般立式泵的基礎上進行巧妙組合設計制造，同時根據適用溫度、介質的不同在ISG型立式管道泵的基礎上派生出熱水管道泵、高溫管道泵、腐蝕性化工泵、油泵等系列產品，ISG管道泵具有高效節能、嗓音低、性能可靠等優點。
二、ISG型立式管道離心泵特點
1、泵為立式結構，進出口口徑相同、且位于同一中心線上，可像閥門一樣安裝于管路之中，設有安裝底腳，增加泵的穩定性，外形緊湊美觀，占地面積小，建筑投入低。
2、ISG管道泵葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，震動噪音低。
3、軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地增長機械密封的使用壽命。
4、ISG管道泵安裝檢修方便，無需拆動管路系統，只需卸下泵聯體螺母即可抽出全部轉子部件。
5、可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。
6、可根據管路布置的要求采用泵的豎式和橫式安裝。
三、ISG型立式管道離心泵主要用途
1、ISG離心管道泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水，高層建筑增壓送水，園林灌溉，消防增壓及設備配套，適用溫度T：≤80℃。
2、IRG（GRG）型熱水（高溫）循環泵廣泛適用于能源、冶金、化工、紡織、造紙、以及賓館飯店等鍋爐高溫?zé)崴鰤貉h(huán)輸送及城市采暖系統循環用泵，IRG適用溫度T：≤120℃、GRG適用溫度T：≤240℃。
3、IHG型管道化工泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品、 制藥和合成纖維等部門，適用溫度T：-20℃-120℃。
4、YG型管道油泵，供輸送汽油、柴油、煤油等石油產品，適用溫度T：-20℃-120℃。
四、ISG型立式管道離心泵的工作條件
1 吸入壓力≤1.0MPa,或泵系統最高工作壓力≤1.6MPa，即泵吸入口壓力+泵揚程≤1.6MPa，泵靜壓試驗壓力為2.5MPa。訂貨時請注明系統工作壓力，泵系統工作壓力大于1.6MPa時應在訂貨時另行提出，以便在制造時泵的過流部件和聯接部分采用鑄鋼材料。
2 環境溫度<40℃，相對濕度<95% 。
3 所輸送介質中固體顆粒體積含量不超過單位體積的0.1% ，粒度<0.2mm 。
注：如使用介質為帶有細小顆粒，請?jiān)谟嗀洉r(shí)說明，以便廠家采用耐磨式機械密封。
五、ISG型立式管道離心泵型號及意義
六、ISG型立式管道離心泵主要性能參數（380V 2900轉速）

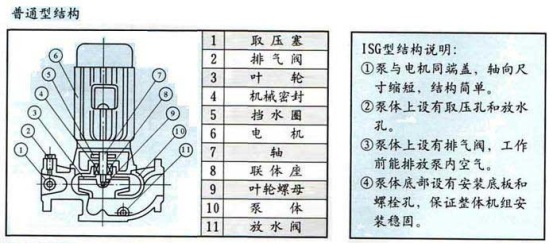

五、ISG型立式管道離心泵結構說明
ISG系列立式管道離心泵（安裝方式示意圖）
