公稱直徑：DN300~DN2600
公稱壓力：PN0.25~PN40
流速監測范圍：1.0~4.5m/s
管道介質：水
概述：

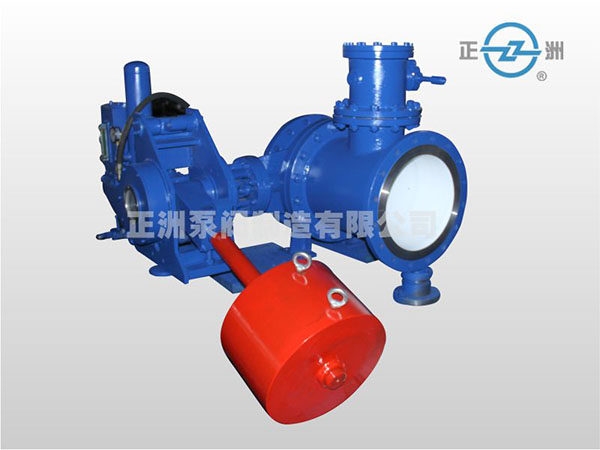

緊急遮斷閥（爆管閥）主要由以下幾個部分組成：主閥（包括重錘機構）,流速感應部分（流速感測器），列管部分，油壓系統（包括緩沖油缸，儲油及油路）。其結果詳見附圖1.一般設置在配水池出口端的地下窨井中或送配水管線地下窨井中。當送配水管線下游一旦破管發生大量泄漏時，可以緊急遮斷上游配水管線的水源，使損失降到最低限度，保護人民生命財產安全，并有利于節約水資源。
工作原理：
當下游管線由于各種原因發生破管大量泄漏時，由于正常送水時的流速值一般由流速感測器的彈簧機構初步設定，此時管中的流速在經過設立于列管上的流速感測器的測流感應板的液力將大大超過正常液力，這時流速感測桿帶動流速感測器的執行機構，切換油路系統（詳見附圖2），使油路切換成主閥關閉回路。主閥閥瓣在重錘作用下，按油缸的快慢行程設定分快慢兩段進行關閉，以迅速切斷上游水源，同時避免水錘的產生。當主閥完全關閉后，若欲重新開啟時，可以人工操作位于閥側的手動液壓泵或攜帶式電動油泵，使之完全開啟。
