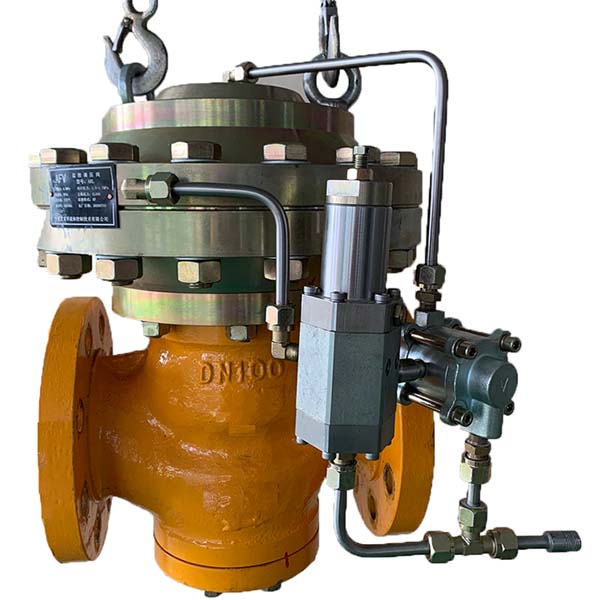

AR-L 自力式調壓閥

產品詳情

一、AR-L 自力式調壓閥主要技術參數:

二、主要零部件材料 Material of main part

 三、用途

調壓閥是指揮器作用式調壓閥，適用于天然氣輸配系統和工業/商業應用場合。AR-L型調壓器即便在不潔的氣體應用中也能提供平滑、安靜的操作，密封的關閉以及長壽命工作。它的內置式驅動金屬閥芯消除了引導式調壓器的缺點，并且具有特 殊設計的流動管道使碎屑偏轉，從而保護閥座免受損壞和腐蝕。

四、產品特點

　　*靈敏的關閉特性

　　*精確的調壓特性

　　*可在線維修

　　*低壓力時仍有大的流量

　　*采用內置過濾器裝置

　　*壓力設定簡單

　　*流量可達很大

五、主要結構及工作原理

　　調壓發是自動調節燃氣出口壓力，使其穩定在某一壓力范圍內的降壓設備。

　　與某些調壓閥不同的是，AR-L型調壓閥的開閉不是靠閥芯和閥之間的移動來控制的，而是由下圖中的主皮膜來控制。當入口壓力等于負載壓力時，主皮膜靠自己橡膠本身的彈性力緊貼在閥籠上將調壓閥關閉。而負載壓力是入口壓力通過工況調節閥，在工況調節閥的固定節流孔中被節流降壓后形成的，如果工況調節閥內氣體不流動，固定節流孔不會發揮作用，這時負載壓力等于入口壓力;一旦氣體開始流動，這時將在固定節流孔 處產生壓降，負載壓力開始小于入口壓力，入口壓力和負載壓力之差將推動皮膜向上運動，調壓閥開始開啟;隨著氣體流速的增加，壓降越來越大，負載壓力則越來越小，皮膜向上運動越多，調壓閥的開度也就越大。

　　當下游用氣量增加，出口壓力將減小，這時指揮器內的皮膜將在彈簧力的作用下向下運動，指揮器內的閥口開度增加，導致更多的氣體通過工況調節閥內的固定節流孔進入下游，即通過固定節流孔的流速將增加，壓損增大，從而導致負載壓力降低，調壓閥開度增大，讓更多的氣體進入下游，以適應用氣量增加的要求，保持下游壓力不變。

六、外形尺寸圖

六、安裝　　

　　調壓閥前管路應配置有閥門、過濾器、緊急切斷閥、壓力表，后管路應有壓力表、排氣閥和閥門。

　　上下游管道中心線高度應一致，與調壓閥進出口對接的法蘭面應相互平行。

　　調壓閥的箭頭方向應與燃氣氣流方向一致。

　　調壓閥出口壓力取壓點的位置應設置在調壓后等徑直管段上，上面不得有三通、彎頭、閥門等，取壓點前直管段長度不應小于其直徑的5倍，后直管段長度不應小于其直徑的3倍。取壓管□應焊接在水平出口的上部或豎直出口管的側面并彎向上方，且孔口應圓滑，無毛刺，不能突出管道內壁。

　　調壓閥前后管路應能支撐調壓器的重量。調壓閥上下應留有足夠的空間以便維護、維修及彈簧的取放。

　　在彈簧設定不變時，調壓閥正裝與倒裝的出口壓力有所不同。調壓閥宜正裝。

　　安裝前應清理干凈前管路，避免管道內焊渣、沙粒、污水等殘留物損壞調壓閥。

　　當調壓閥用于快速啟閉的燃燒器時，調壓閥后管路應有足夠的容積以避免流量快速變化引起調壓閥出口壓力的變化。

　　調壓閥與前后管道法蘭對接時，不能強力安裝，調壓閥進出口法蘭密封面應清理干凈，法蘭間應有密封墊片。安裝完成后，用發泡劑或其它方法對所有接頭作氣密性檢查。

七、調壓閥的使用

1、基本使用方法

(1)調壓閥通氣運行;

(2)切斷閥處于開啟狀態;

(3)稍微開啟調壓閥后端的出口閥門;

(4)慢慢地稍微打開調壓器前段的進口閥門;

(5)停留片刻直到氣流穩定

(6)將調壓閥前、后的進、出口閥門全部打開。

　　2、調壓閥出口壓力設定

調壓閥出廠時均按用戶參數要求設定其額定出口壓力，若需要調節調壓閥出口壓力，應略微開啟調壓閥出口端閥門，緩慢打開調壓閥前端進口閥門，用扳手慢慢旋動指揮器上的調節螺桿，使出口壓力達到要求值（順時調節，出口壓力升高，反時調節，出口壓力降低）。緩慢關閉出口閥門，檢查此時壓力表讀數應為調壓閥的關閉壓力，緩慢地稍微打開調壓閥出口閥門，停留片刻直到氣流穩定，再將調壓器前、后閥門完全打開。

3、調壓閥關閉壓力的檢查

　　緩慢關閉調壓閥出口端閥門，并打開壓力表前針型閥開關。三分鐘后記錄關閉壓力值，檢查是否在正常范圍內。

八、使用與維護

常見故障及排除方法
